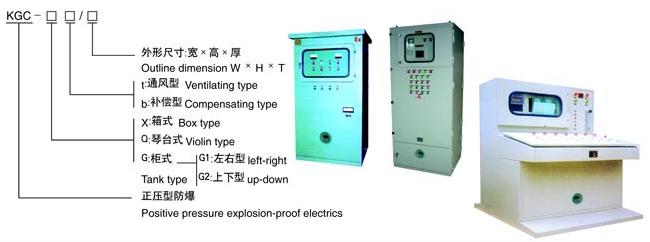

KGC琴台式正压型防爆配电柜(ⅡB、ⅡC)

产品规格:琴台式正压防爆柜

琴台式防爆正压柜的特点
  1.本产品主要由柜体、自控、报警、和冲气、布气、配电系统组成,分别由正腔与副腔组成,正腔内装有用户要求的各种普通检测仪表、分析仪表、显示仪表、监视器、微电脑触摸屏,大功率频器等电器元件;
  2.正压柜通过防爆控制箱内的智能控制系统及压力控制系统相匹配后将洁净空气或惰性气体引入正压腔,达到防爆目的;
  3.该产品能智能集中控制,液晶文字显示,自动换气,延时自动供电,失压补气,自动切换电源等功能。主腔内工作气压为80Pa-500Pa,当气压高于500 Pa时自动关闭进气或开启排气阀,能自动调整内部气压,保证产品不受高气压冲击而变形损坏,当气压低于80Pa时自控系统自动报警,自动进气调整内部气压,补气成功自动恢复正常,不成功并内部气压降到60Pa时系统自动断电。
  4.按进气方式分为通风型和补偿型。通风型为不间断连续供气,正压腔内装元个的工作热量可随气路带走,具有很好的散热功能;补偿型为间断性供气,正压腔有良好的密封性,耗气量小。

琴台式防爆正压柜适用范围
 1. 1区、2区危险场所;
 2. II A、II B、II C类爆炸性气体环境;

琴台式防爆正压柜(不锈钢)防爆原理
  采用介质隔离点燃源的防爆措施。即:把用户所用的电器元件安装在一个充满正压洁净气体的柜体内,使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度,从而达到电器防爆的目的。

琴台式防爆正压柜(不锈钢)适用范围
  1.适用于爆炸性气体环境1区、2区危险场所;
  2.适用于IIA、IIB、IIC级爆炸性气体环境;
  3.适用于可燃性粉尘环境20区、21区、22区;
  4.适用于温度组别为T1—T6的环境;
  5.本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、酿酒、油漆、涂料、食品、生物工程、航天航空工程以及军事设施等工厂中;

琴台式防爆正压柜的生产工艺
  1.本产品外壳采用优质钢板焊接或不锈钢焊接成型,表面经高速抛丸后粉末静电喷塑,外形美观;
  2.本产品为“盛乐防爆电器”改进型防爆产品,可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、各种按钮、开关、微电脑触摸屏以及普通电器元件,对用户需装电器元件完全不受限制;
  3.采用多样化设计,可选择柜式(上下形式,左右形式)、壁挂式、琴台式、平面式等;
  4. 配电柜由柜体、控制系统、布气系统、报警系统、配电系统组成;正压腔内装部分控制系统的防爆元件及用户的配电系统元件(也可根据客户要求订做分体式或联机式);
  5. 本左右柜进气方式为通风型,即不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热效果。
  6. 本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。
  正压柜在自动控制系统的控制下,通入保护气体,正压腔内压力高于正压腔外的压力,形成微正压的安全小环境,从而阻止了可燃性危险气体进入正压腔内,保证内装普通仪表和电器元件的安全运行。
  7. 自动控制系统主要完成换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等高端功能。(本正压柜具有低压联锁功能,低于规定的气压值(50Pa)时,自动切断正压腔的用户配电电源)更加肯定了产品的安全性,实用性;
  8.外可按客户要求加装防护门,能够显示内部控制部分的显示或动作;
  9.所有紧固件均采用抗强腐蚀的304不锈钢材质;
  10.布线方式,钢管或电缆、防爆软管均可;
  11.可根据用户要求特殊定制;
  琴台式防爆正压柜(不锈钢)技术参数
  防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;
  额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;
  总开关电流:10A—800A;分开关电流:1A—630A;
  防护等级:IP54/IP55/IP65;
  螺纹规格:DN15-DN100/G1/2-G4寸
  引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;
  引入引出方向:上进上出,下进下出(可按客户要求不受限制)
