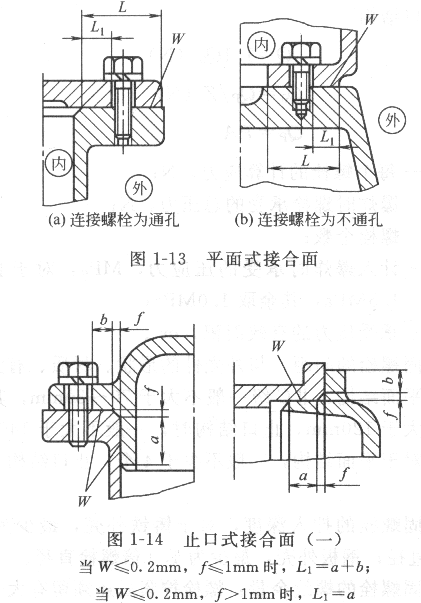

隔爆接合面的间隙W(对于圆筒或止口接合面为直径差)与隔爆面长度L、L1(见图1—13~图1—15)、电机内腔净容积V及隔爆等级有关。


如隔爆等级为ⅡA,0.1L
Lmin=25mm,V>2.0L时,ⅡA级Wmax=0.6mm,ⅡB级Wmax=0.3mm,即隔爆等级越高,允许的W值越小。
对于隔爆面,平面接合面分布在接线盒及轴承内盖处。由于接线盒的防护等级一般为IP54,隔爆面的W、L也基本上能满足要求;轴承内盖处因为有止I=I存在,虽然未被计入L,事实上仍起隔爆作用。其平面接合面,在内腔爆炸时倾向于W减少,该处在隔爆安全性上也不会有问题。静止隔爆面的*后一个踞点——机座与端盖的止口配合处,由于电机定、转子同轴度的要求。该处W<0.2mm,即不用防爆规程限定也会合格。仅仅是该处的L比普通电机长。
余下的就是轴承内盖与转轴之间轴贯穿处的隔爆接合面。隔爆型电机的故障有相当多的一部分出现在这里。该处的W由轴承、轴承内盖、转轴组合后构成。为了安全运行,按电机的大小、隔爆等级的高低,制造厂推出了几种不同结构形式。目前国内隔爆型电机共采用四种结构。

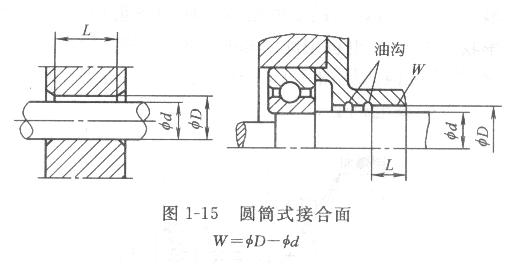

①普通圆筒式结构,见图1-15。它是中小型隔爆电机*容易制造、*流行、占有数量*多的结构。在功率很小时,可用在ⅡC上;功率较大的ⅡB级电机用此结构时,制造时要″精心″。

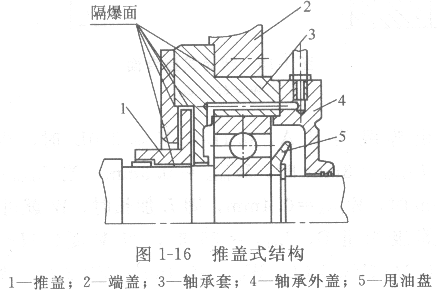

②推盖式结构,见图1—16。加工比较难,用在ⅡC级及大功率的ⅡB级隔爆电机上。

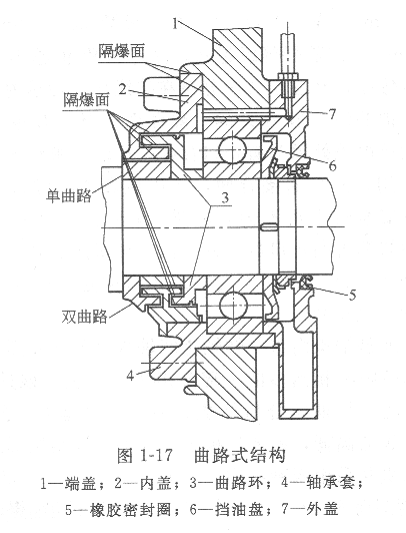

③曲路式结构,见图1-17。本结构也是用于ⅡC级及功率较大的ⅡB级电机上。加工时,对零件的同轴度要求较高。
曲路结构对于乙炔(C2Hz)的隔爆效果比较明显。

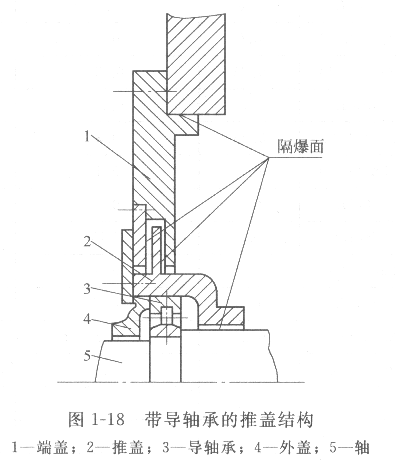

④带导轴承的推盖结构,见图1—18。该结构加工比较难用于装有滑动轴承的隔爆电机上。
除以上四种结构外,德国还有浮动轴封及叠片式结构。
因轴贯穿处隔爆结构对于隔爆型电机至关重要,故将该处的隔爆结构参数从GB 3836.2中摘录见表1-25。
|
隔爆
等级
|
轴承
|
L
|
W
|
||
|
V≤100cm3
|
100 cm3<V≤2000cm3
|
V>2000cm3
|
|||
|
I
|
滑动
|
12.5≤L<25
|
0.4
|
0.4
|
0.4
|
|
25≤L<40
|
0.5
|
0.5
|
0.5
|
||
|
40≤L
|
0.6
|
0.6
|
0.6
|
||
|
滚动
|
12.5≤L<25
|
0.6
|
0.6
|
0.6
|
|
|
25≤L<40
|
0.75
|
0.75
|
0.75
|
||
|
40≤L
|
0.75
|
0.75
|
0.75
|
||
|
ⅡA
|
滑动
|
12.5≤L<25
|
0.35
|
0.3
|
0.2
|
|
25≤L<40
|
0.4
|
0.4
|
0.4
|
||
|
40≤L
|
0.5
|
0.5
|
0.5
|
||
|
滚动
|
12.5≤L<25
|
0.5
|
0.45
|
0.3
|
|
|
25≤L<40
|
0.6
|
0.6
|
0.6
|
||
|
40≤L
|
0.75
|
0.75
|
0.75
|
||
|
ⅡB
|
滑动
|
12.5≤L<25
|
0.25
|
0.2
|
0.15
|
|
25≤L<40
|
0.3
|
0.25
|
0.2
|
||
|
40≤L
|
0.4
|
0.3
|
0.25
|
||
|
滚动
|
12.5≤L<25
|
0.4
|
0.3
|
0.2
|
|
|
25≤L<40
|
0.45
|
0.4
|
0.3
|
||
|
40≤L
|
0.6
|
0.45
|
0.4
|
||
|
ⅡC
|
滚动
|
12.5≤L<25
|
0.25
|
0.25
|
0.25
|
|
25≤L<40
|
0.25
|
0.25
|
0.25
|
||
|
40≤L
|
0.3
|
0.3
|
0.3
|
||
注:1.L、W见图1—15,
2.V为电机内腔净容积,
3.Ⅳ为允许的*大值。
